Технико-экономический расчет использования RE-THERM
На задвижку трубы диаметром 76мм, с температурой стенки +31,2С был нанесен состав RE-THERM слоем 1,5мм.
До нанесения покрытия

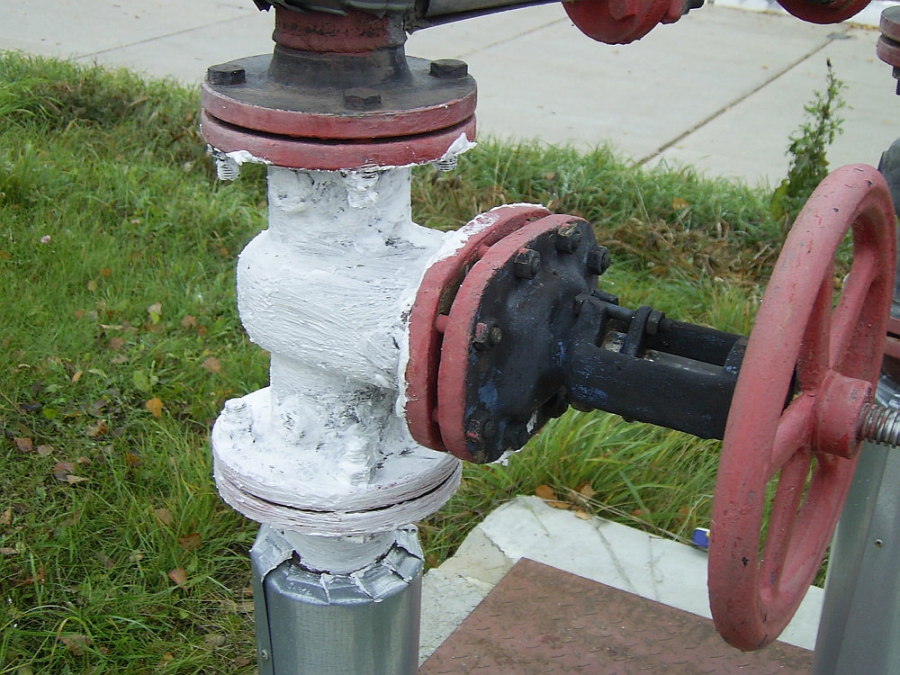

После нанесения покрытия
Данные для расчета:
Dтрубы = 76мм.
tстенка = +31C (без изоляции)
tстенка =+18,4 (с покрытием RE-THERM)
tокр.среда = -4C
F – площадь поверхности задвижки 0,3 м2.
α1–коэффициент теплопередачи наружной поверхности задвижки в окружающую среду, Вт/м2К, принимается:
1,58 Вт/м2К для тепло-изолированных участков
12 Вт/м2К для не тепло-изолированных участков
Q5 – Тепловые потери рассчитываются по формуле:
Согласно расчета, тепловые потери с неизолированной задвижки составляют - 108,9 Ккал/час, с изолированной - 9,13 Ккал/час.
Расчет эффективности показал, что покрытие RE-THERM позволяет добиться снижения тепловых потерь с поверхности задвижки диаметром 76мм. со 108,9 до 9,13 (Ккал/час).
В таблице представлен расчет экономии энергозатрат:
| Наименование показателя | Ед. изм. | Без изоляции |
применяя RE-THERM |
Разница / экономия |
| Температура на поверхности | С | +31,2 | +18,4 | 12,8 |
|
Продолжительность отопительного периода |
Час/год | 5232 | 5232 | - |
| Тепловые потери за год | Гкал/год | 0,6 | 0,05 | 0,55 |
| Тариф за тепловую энергию | руб/Гкал | 655,6* | 655,6* | - |
| Затраты | Руб. | 393,4 | 32,82 | 360,58 |
* - согласно постановлению правления РЭК РТ № 89 от 29.12.2006 г.
ЭКОНОМИЧЕСКИЙ АНАЛИЗ
Площадь изолируемой поверхности = 0,3 м.
Расход RE-THERM при толщине 1мм = 1 л/м2.
Стоимость 1л. покрытия RE-THERM = 410 руб.
Слой покрытия, нанесенный на задвижку = 1,5 мм.
Следовательно расход материала на 0,3м. равен = 0,45 литра.
Из приведенных данных получается стоимость изоляции 1 задвижки = 184,5 рублей.
| Стоимость изоляции составляет | 184,5 руб |
| Экономия затрат при применении RE-THERM за 1 отопительный сезон | 360,58 руб |
ВЫВОД: ПЕРИОД ОКУПАЕМОСТИ ПОКРЫТИЯ RE-THERM ПРИ ТЕПЛОИЗОЛЯЦИИ ТРУБОПРОВОДОВ И ЗАПОРНОЙ АРМАТУРЫ ТЕПЛОФИКАЦИОННОЙ СИСТЕМЫ И СИСТЕМЫ ОТОПЛЕНИЯ СОСТАВЛЯЕТ 3,5 МЕСЯЦА ОТОПИТЕЛЬНОГО ПЕРИОДА.
